以Rhino進行船殼建模、造船工程
摘要：Rhino裡的船殼建模方式以及造船工程工具
- 任職於ScheepsbouwKunst公司， 使用Rhino及相關外掛程式以發展新的造船概念的造船工程師。
- RhinoCentre.nl創辦人，提供軟體、服務以及培訓。
- 發展know how、know who來支援公司利用Rhino在更少的時間內設計出更具生產性的產品。
內容
- 快速船體建模方法 - 更新
- Orca3d naval architecture tools - Updated
- 控制點直接操作 - 更新
- Grasshopper 參數船殼建模 - 最新
RhinoCeros 已經被大量用在海洋產業。但不是每個人都了解Rhino對於海洋產業設計的能力，因為很多使用者只是利用Rhino來做上部結構或是匯入幾何及其他Cad工具來達到視覺化的目的。
有了這項工具，您可以直接在Rhino設計，也能知道在生產過程中執行了多少進度。

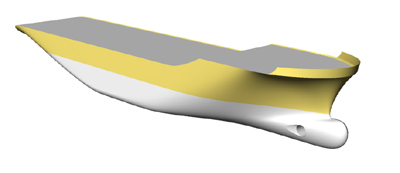

本文提供了在船殼建模以及造船工程上的知識和經驗的概述。船殼建模只是造船工程過程中的一個部分，因此特定造船工程的觀點也在本文進行具體的評價。
更多建模工具
造船設計師需要特定工具來提高船殼設計的進度與過程。請閱讀更多有關此主題或是點連結下載外掛程式。
下載外掛非常簡單只要注意以下兩個關鍵：
- 經由Rhino的文件內容(Document Properties)下的外掛程式功能表下載並安裝.rhp外掛檔案。
- 啟動.tb外掛工具列就可以方便的使用指令。請在此啟動：Tools/toolbarlayout/file/open
- ArchCut 自動衍生船殼部分、吃水線以及船尾。也可以在2D室內設計時改變船殼形狀細節之後，再回來做更新。
- Expand 可以做到船殼單面/雙面的曲面擴展。
– - 用“Clipping plane”(遮蔽平面)指令來以各種您需要的位置與角度來檢視，並將您的設計理念跟其他人分享。想要知道如何操作，請至功能表下的help/commandhelp，鍵入“ClippingPlane”。
擴展外掛程式範例
更多造船工程工具
其他廠商研發之造船工程工具:

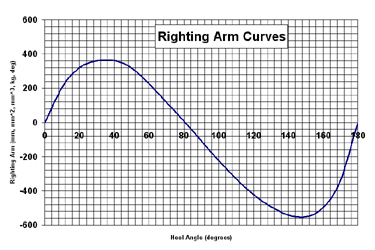

- Orca3d 提供海洋工程設計師很多特定的功能，比如穩定性的分析、流體靜力學、滑行阻力估算以及linesplans等等。

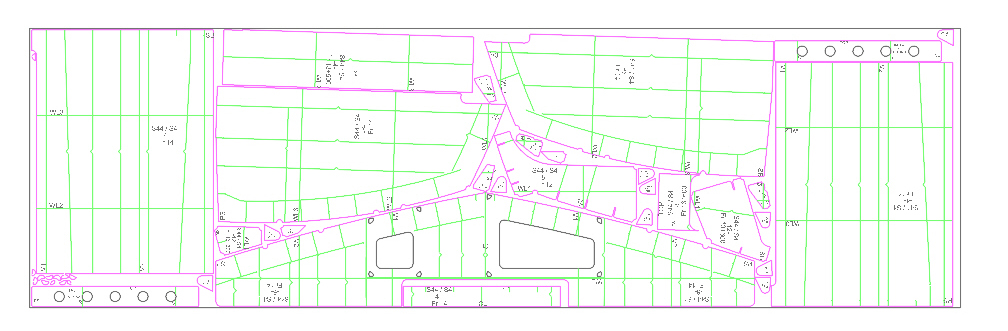

- Rhino Nest 是一個強大的套嵌工具。請下載評估版並自行測試。
* 結論
船殼建模之結論：
1. 由線條組成的曲面以及直接衍生的曲面，兩者有基本上的不同。
2. 快速船殼建模對初學者、船殼創新設計概念以及自寫腳本的參數建模來講，是一個很好用的工具。
3. Orca3d 提供給專業人士簡單又好用的工具箱(toolbox)。
4. 直接控點操作能與Orca3d媲美，但比較需要人力密集而缺乏額外的自動化功能。額外工具再結合Rhino可以提供更好的功能。
5. T-splines提供其他方法更多額外的功能性，但需要再檢視。
一般 海洋工程 之結論:
1. RhinoCeros 可以用各種船隻設計的概念上，唯一的限制在於設計師本身的能力。
2. 詳細的設計不僅可以發揮在船殼上，也可以用在上部結構、室內，還可以針對技術安裝來設計或是建模。
3. 可以嵌套及外殼擴張。
如果有任何問題、指教或是經驗分享，請聯絡：
