介绍Rhino 5 图纸配置
什么是图纸配置?
图纸配置用来安排、标注及出图。 图纸配置可以完成以下作业：
- 以不同缩放比例来安排模型视图及子视图
- 在图纸配置加上锁定、附注等标注
- 指定子视图的缩放及图纸配置的出图
- 建立图纸配置或子视图中的文字及尺寸
- 利用注释缩放文字、尺寸及剖面
- 控制图层可见性及作业视窗的颜色
- 可选择单一或多图层来出图、打印或制成pdf档
背景
在Rhino 3的图纸配置之前，安排标题区块里的模型视角必须在Rhino之外以CAD软件制作。Rhino 4加入了图纸配置的空间，而Rhino5更多方面做了许多改进：
新指令：
- Draw Order - 控制图纸配置中画子视图的方式
- DisableClippingPlane - 关闭作业视窗中选取的修剪平面，也可以在Properties之下找到Clipping Plane Pane功能。
- ImportLayout - 从其它 Rhino 档案汇入图纸配置。
- 多页面打印 - 可以一次打印全部或指定的图纸配置页面。
- ShowLayersInDetail - 重新显示子视图里隐藏的图层。
- HideLayersInDetail - 将图层在子视图里隐藏。
- ShowSelectedInDetail - 与 ShowSelected 指令类似，但只能用于以 HideInDetail 指令隐藏的物件。
改善：
- HideInDetail - 新增可以选择将物件在使用中或所有其它子视图里隐藏的选项。
- 文字、尺寸标注文字、剖面线图案自动缩放 - 文字、尺寸标注文字、剖面线图案在图纸配置的子视图里可以自动缩放，维持打印到纸上的大小。
- 复合打印 - 点阵化与矢量输出混合使用，可以得到较高的打印质量。
Rhino 5 作业视窗教学
本教学将指引你用图层作业视窗设定一个模型的出图。你可以下载这些档案并随着此教学操作练习。
在本教学中，我们将：
- 利用图纸配置功能建立的有子视图与标题区块的出图页
- 设定子视图的缩放并且可以加入符合子视图比例的文字及尺寸标注 使用子视图的图层可见性来设定其图层颜色
- 可用标题区块、注解或其他与模型无直接关联的物件注释出图页
- 指定打印宽度、对物件印上颜色以及启用预览打印功能
- 1:1或实际尺寸图纸配置可出图为PDF档
支持档案
图纸配置教学PDF文件 (ZIP) 6.0MB.
模型、档案及图纸配置教学PDF文件 (ZIP) 6.8MB
内容
- 在Rhino 5使用图纸配置
- 图纸配置的简介
- 设定模型
- 加入图纸配置页及插入标题区块
- 设定注解缩放
- 将文字加入图纸配置页
- 设定子视图边缘出图的宽度
- 将尺寸标注加入子视图
- 配置打印宽度及颜色
- 在标题区块加入Logo
- 图纸配置的打印
- 单色出图
- 彩色出图打印
- 显示彩色出图
视频
完整视频

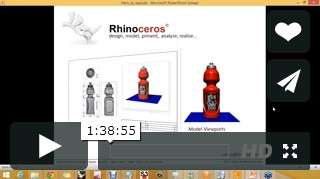

| 图纸配置简介 - 完整影像 |
Mary Fugier 将示范如何在Rhino 5使用图纸配置。学习如何在不同缩放尺寸的标题区块使用2-D及3-D模型，并且打印。 如何加入文字、尺寸等注释并出图成PDF。用全荧幕观看请按此: Introduction to Layouts
段落
我们将完整视频依主题分成不同段落，按此观看Youku图纸配置频道Youku频道.
其他有关图纸配置的连结: 在图纸配置上对齐子视图
作者: Mary Ann Fugier email: mary@mcneel.com
April 4, 2014
