Rhino 5.0 Status – 圖塊與插入(Blocks and Inserts)

Rhino 5.0 支援參考的圖塊定義。

建立一個連結的圖塊定義

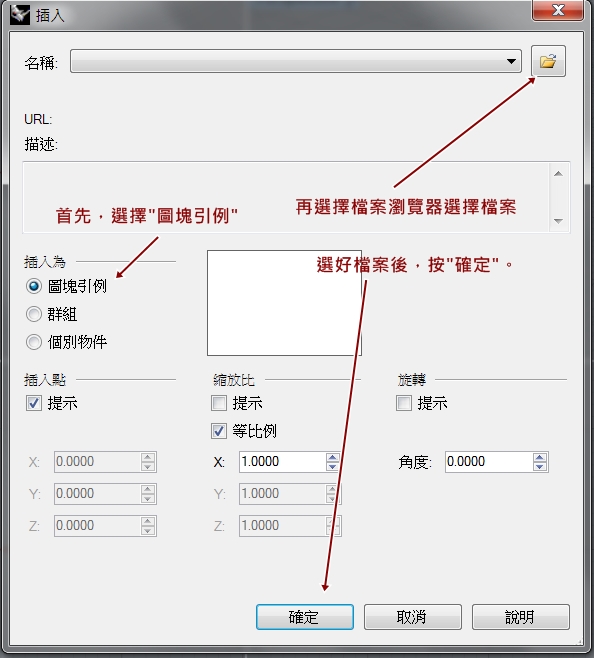

執行“插入(Insert)“指令,將會打開一個插入的對話框。如下圖

  1. 在”插入為”對話框選擇”圖塊引例”。
  2. 使用檔案瀏覽器選擇要做為圖塊引例的檔案。
  3. 點選”確定”按鈕確認。

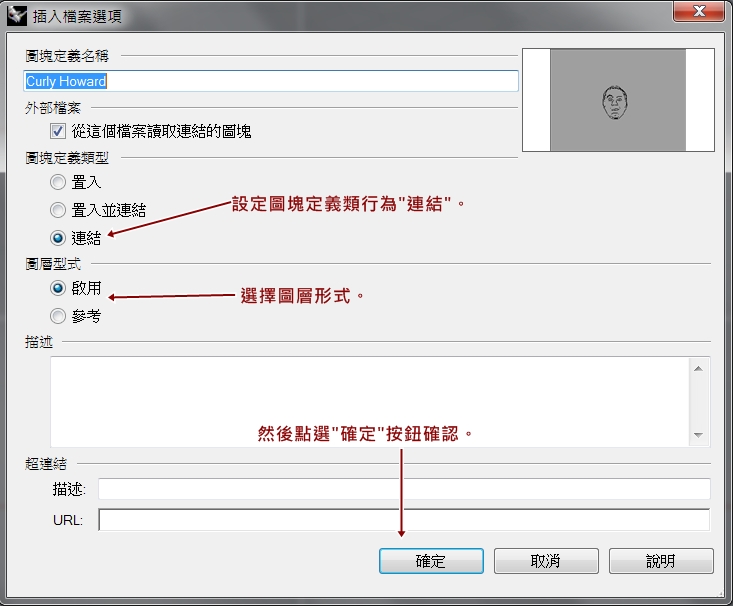

當您於”插入”對話框選”確定”按鈕之後,”插入檔案選項”對話框會跳出如下:

  1. 在”定義圖塊類型”選擇“連結”選項。
  2. 在“圖層形式”選擇適當的形式。更多關於”啟用”及”參考”的圖層選項,請看圖塊引例的圖層名稱
  3. 點選”確定”按鈕。

於”插入檔案選項”對話框選擇”確定”,您可以使用滑鼠定位圖塊的位置或是輸入插入點資料。

連結的巢狀圖塊

在大型複雜的專案中,可將模型分類存檔並將分類以圖塊形式連結至專案檔案。請下載壓縮檔案superblockv5.zip包含下列模型:

  • V5\
    • projectV5.3dm
    • BuildingV5\
      • buildingV5.3dm
        • PartsV5\
          • awnings-roundV5.3dm
          • awnings-straightV5.3dm
          • guidelinesV5.3dm
          • level1V5.3dm
          • level2V5.3dm
          • roofV5.3dm
    • SiteV5\
      • siteV5.3dm

開啟檔案名稱“…\V5\projectV5.3dm”,這個projectV5.3dm模型檔案包含兩個連結的圖塊,一個是Building另一個是Site。

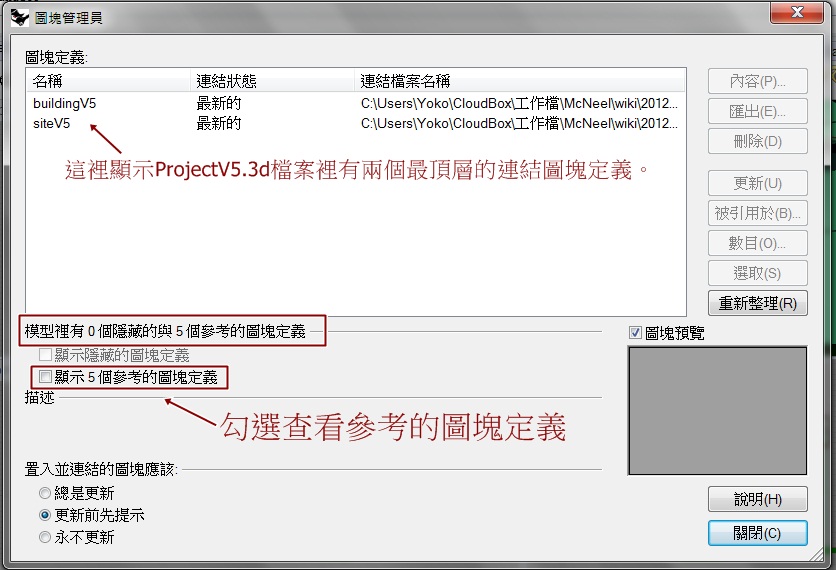

若您執行“BlockManager”圖塊管理員指令,您將看到“buildingV5”及“siteV5”兩個圖塊定義。另外,您也可看到有5個”參考的圖塊定義”。

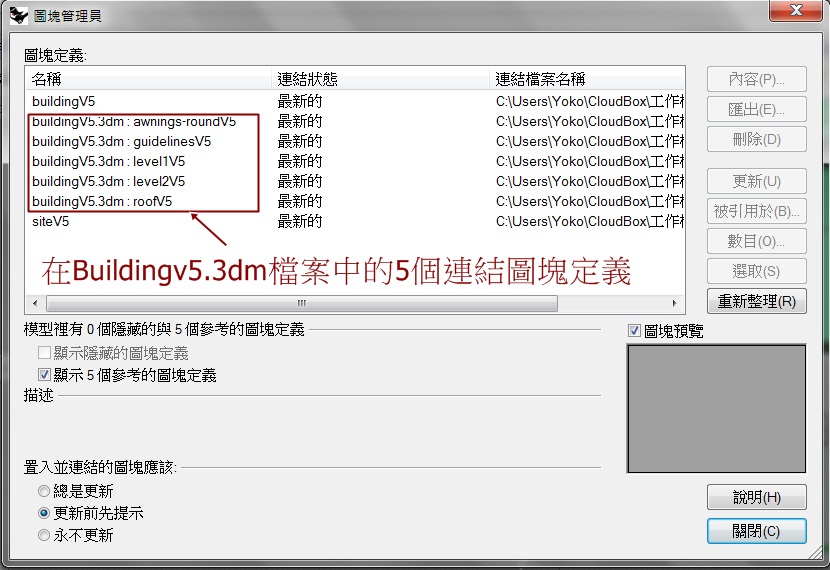

勾選”顯示5個參考的圖塊定義”來查看相關的連結圖塊引例。

您可以看到在buildingV5.3dm檔案裡有5的圖塊引例,包括awnings-round、 level1、 level2、 roof及guidelines。

編輯參考的圖塊定義

Rhino可讓您透過使用“BlockManager”圖塊管理員來查看及修改參考圖塊定義的內容選項。 請注意更改”參考的圖塊引例”內容選項是暫時性且不會被存檔。 當您希望永久更改連結的圖塊設定,請您一定要在包含此圖塊引例的檔案中修改。

舉例來說,您可以試著改變Building模型修改窗簷的樣式,請選” “buildingV5.3dm : awnings-roundV5”,並且點選”內容”按鈕,然後把檔案由awnings-roundV5.3dm 改成awnings-straightV5.3dm 。您可發現窗簷由圓弧造型變成較平直的造型。若您想永久改變窗簷造型,由圓弧改成平直,您必須要開啟buildingV5.3dm檔案並且修改模型中的窗簷圖塊(awnings block)。
