Edge Softening 视觉倒角工具

Summary: 为渲染作业提供所需的视觉虚拟倒角插件

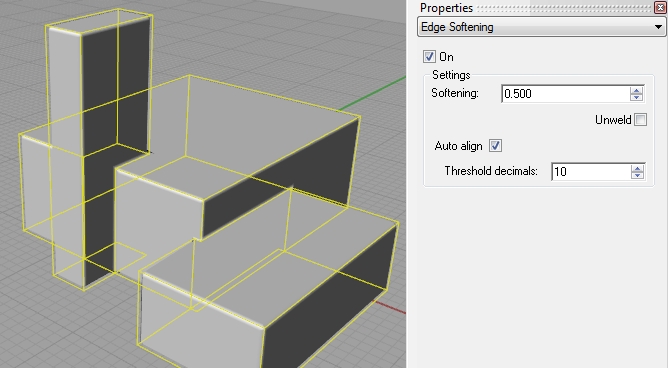

edge_softening.jpg edge_softening_ui.jpg


大家在做效果图的时候是不是都喜欢给所有的对象倒一个小小的R角呢因为这样可以让对象的边缘部分反射环境而很突出对

象,如果模型简单的话这个倒R角工作量还是不算什么,如果模型复杂,而且常常还出现倒R角失败的情况,而不得不使用做管,

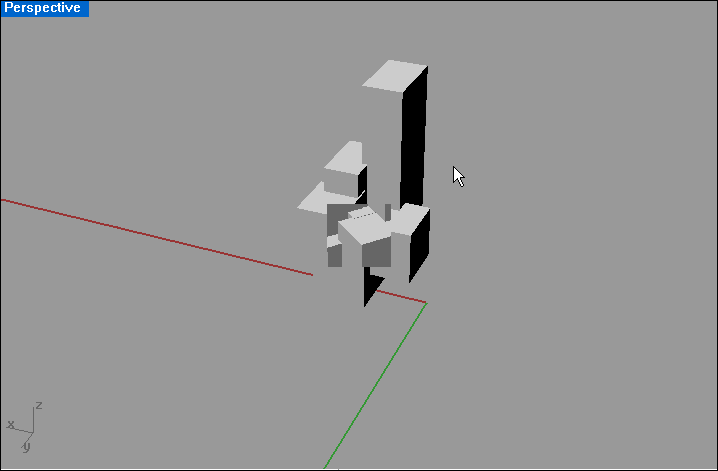

截面,补面的方式.OK现在好,这个插件给Rhino做了一个虚拟视觉倒角工具,而且角度还是可以修改的,看看下图

提示: 这个插件需要 Rhino4.0SR3与 RDK 的支持,如果你只安装了这个插件而没有安装RDK,系统则会提示 “Dependant

DLL not found error”,例如使用Braizl 基于RDK开发的渲染插件即可,使用其他渲染插件,需要使用到

“ExtractSoftenedEdgeMesh” 指令提取Edge softening 的mesh.

下载插件

安装方法

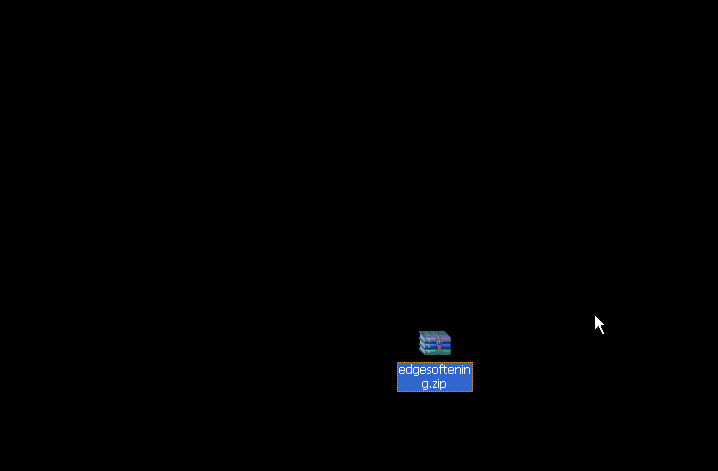

1 解压缩插件然后copy至x:\Program Files\Rhinoceros 4.0\Plug-ins下面(X:为你的安装盘符)

2 然后打开PlugInManager指令导入刚刚copy的插件即可

查阅更详细的原E文资料
