圖框平面(PictureFrame)問題

在Rhino裡,圖框平面(PictureFrame)的影像沒有顯示。或是顯示白色或空白,沒有文字也沒有影像。

解決方法

1.更新顯示卡的驅動程式

確認你的Windows顯示驅動程式是顯示卡廠商所提供的最新版。

2.確認硬體加速是打開的

Windows加速滑桿應該被設定在最右邊,或至少大部分設到右邊。 (PS.一般在XP中才能修改此選項,Win 7/8若安裝符合WDDM標準的顯示卡,則無法變更硬體加速設定值) 此功能在顯示-內容設定-進階-疑難解決標籤 (Display→Properties→Settings→Advanced→Trouble Shooting tab)

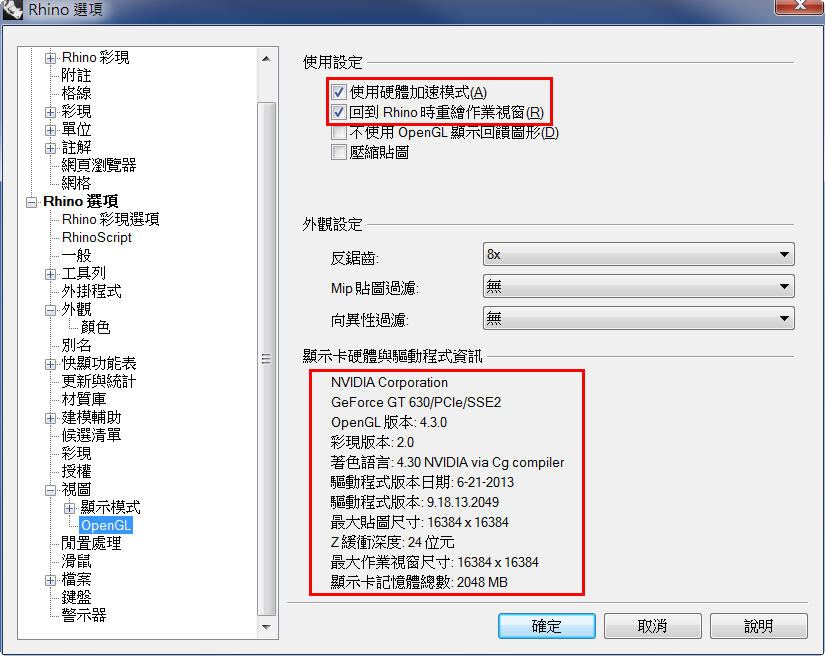

3.確認Rhino的硬體加速模式開啟中

在Rhino 5版,此功能會在選項>視圖>OpenGL (Option>Rhino Options>View>OpenGL)如果你使用的是Rhino 4版,請到選項>外觀(Appearance)>OpenGL,從右側視窗中確認 “使用硬體加速模式” 是勾選的。 同時也請確認使用的是供應商的顯示卡,不是 Windows的基本GDI卡。

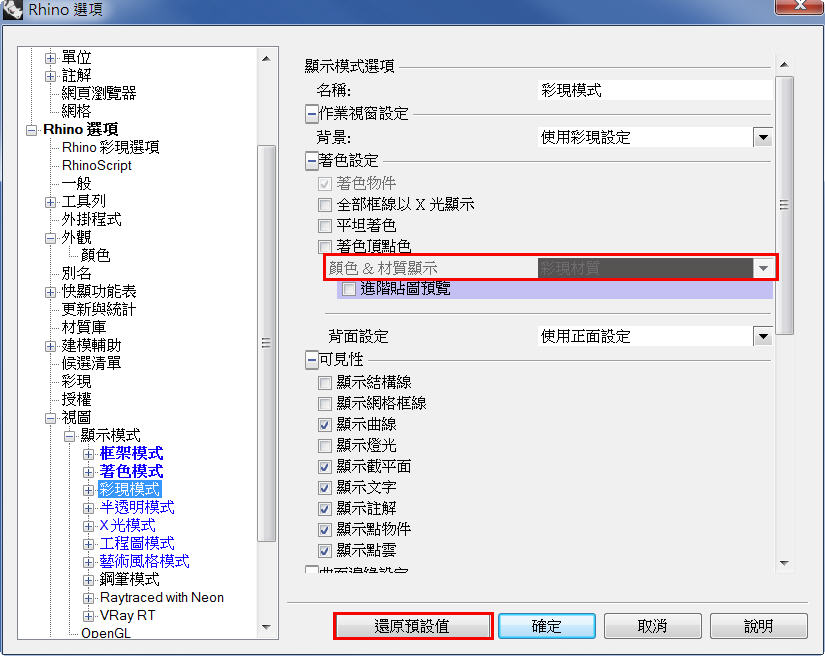

4.從彩現進階顯示模式回到預設模式

最近的趨勢是修改這個彩現顯示。改變彩現顯現模式的選項,會導致圖框平面(PictureFrame)指令無法正常工作。如果有任何問題,用“還原預設值”來將彩現顯示模式設回預設模式。

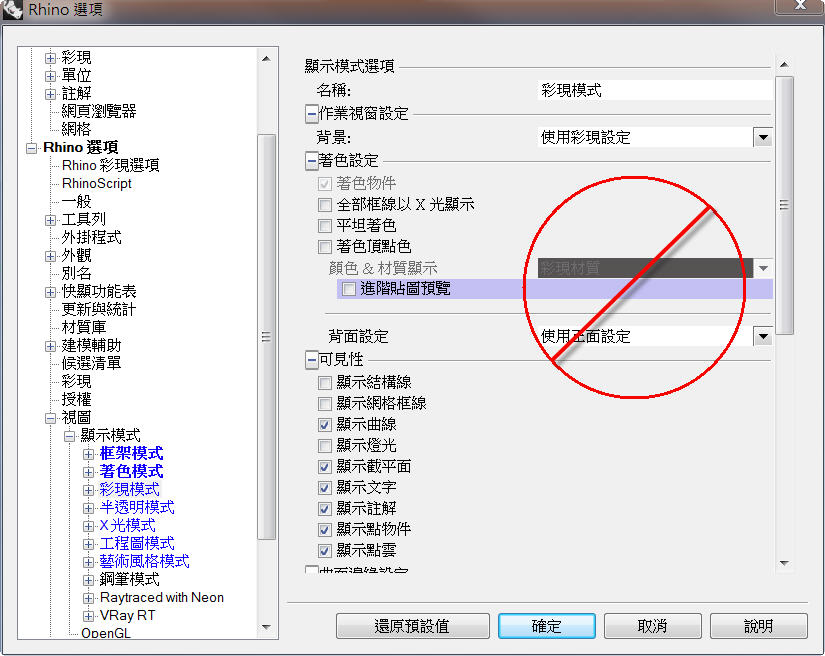

特別說明,將"Color and Materials Usage“ 設定為”Single Color for all objects“ 時,會讓圖框平面(PictureFrame)的預覽模式在Rhino視窗下看起來是空白的。

5. 檢查圖檔

有時可能是使用到有問題的圖檔,請試著使用檔案尺寸較小的圖檔看看是否可行。我們曾有遇過大尺寸的圖檔或是不是標準RGB顏色設定的圖檔,例如JPGc或是TIFF格式被設定為CMYK顏色。
