Modos de visualización avanzada de Rhino

Resumen: Rhino 6 y 7 añaden nuevos modos de visualización con líneas ocultas, modos de boceto y otras opciones.

Contenido

Información general

Rhino 6 y 7 ahora tienen más opciones de visualización avanzadas que pueden configurarse para crear modos de visualización en tiempo real más avanzados. Hay muchas modos predeterminados. Se pueden crear y personalizar modos adicionales para crear muchos efectos nuevos en la pantalla. Un modo de visualización puede controlar las sombras, el grosor de los bordes, los materiales y la iluminación.

Para entender los modos de visualización predeterminados de Rhino, consulte los siguientes enlaces:

Estos son algunos ejemplos de los nuevos modos de visualización predeterminados. Hay seis modos disponibles:

Técnico Lápiz
technicalboat.jpg usbpen.jpg
space space space
Artístico Ártico
harken_artistic.jpg arctic-mode-v6.jpg

Modo de visualización Renderizado

El modo de visualización Renderizado se ha actualizado. Esto es posible agregando algunos materiales y activando un entorno. Tutorial en vídeo disponible aquí: Renderizado en tiempo real en Rhino 6

espacio espacio espacio

Crear modos de visualización personalizados

Además de los modos de visualización integrados, se pueden crear nuevos modos de visualización personalizados. Puede crear sus propios modos de visualización y controlar:

  • Elementos de lista no ordenados
  • Siluetas en tiempo real
  • Pliegues
  • Bordes
  • Intersecciones en tiempo real
  • Visualización renderizada y sombreado
  • Tipos de sombra

Aquí tiene un tutorial sobre cómo crear y editar modos de visualización personalizados

Galería de diferente modos

Los modos siguientes se pueden importar a Rhino mediante el comando de importación Opciones de visualización de Rhino. Vaya al menú Herramientas > Opciones > Vista > Modos de visualización y haga clic en Importar. Navegue a los archivos .ini descargados e importe. Consulte el tema de ayuda de Visualización avanzada debajo del encabezado de importación.

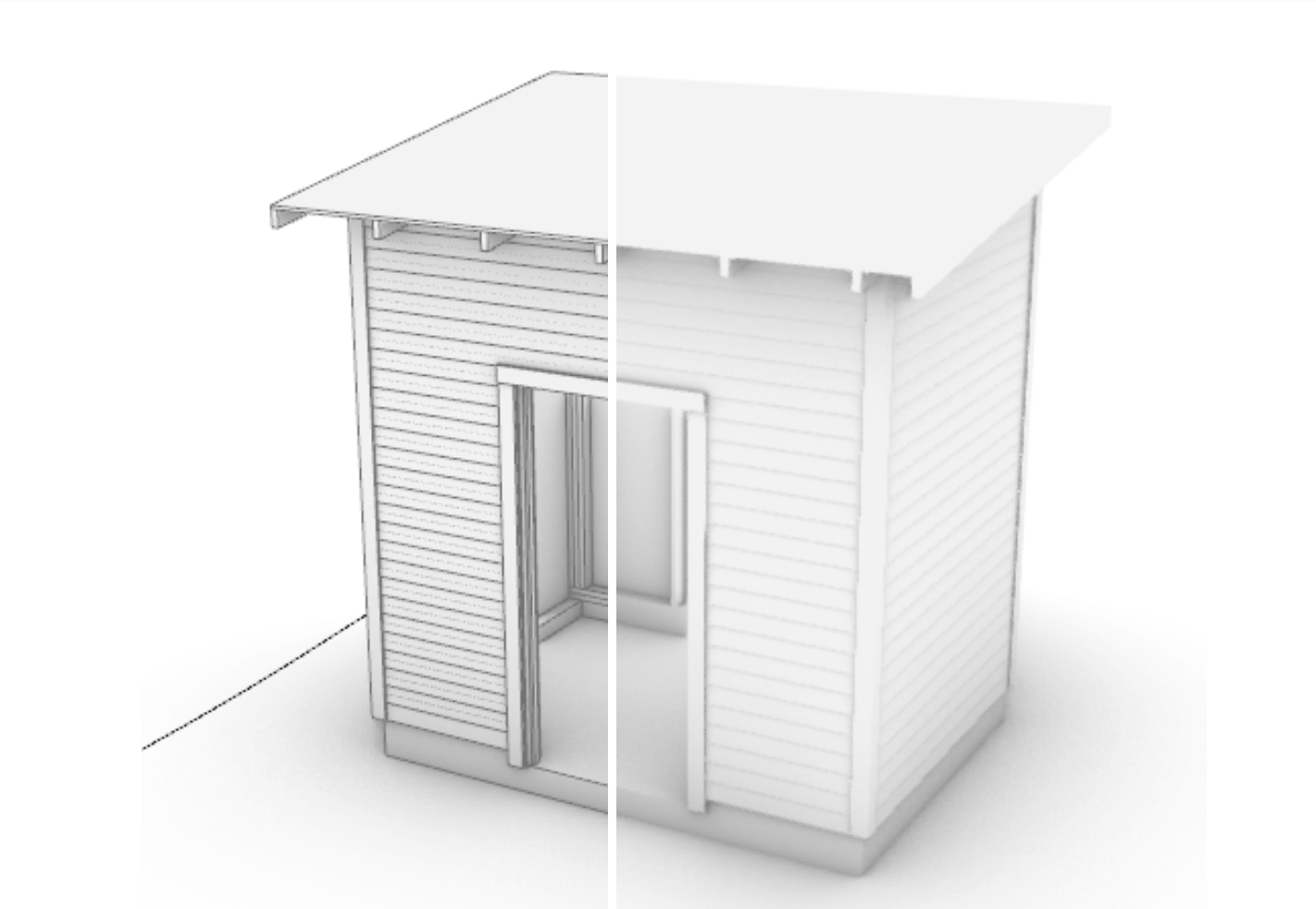

Ártico con bordes

Descargue el archivo Arctic Outine.ini para agregar este modo.

Este modo es una modificación del modo Ártico estándar. El modo se puede utilizar para desarrollar la profundidad visual en un modelo 3D y hacer que las líneas sean fáciles de leer sin introducir color.

Patente


Descargue el archivo Patent.ini para agregar este modo.

Este modo es bastante sensible a la configuración de sombras. Algunas de las opciones para experimentar en este modo. ¿Ángulo de línea de sombra? Pruebe 0, 23, 45, 90 grados. 23 tiene algunas características interesantes. La línea de sombra no escalona a 23 grados. Ajustar la opción de ancho de línea en Patente > Objetos> Líneas es bastante importante.

Al usar el modo Diseño, puede configurar el bloque de título y el texto guía.

Guía


Una guía es una combinación de un fondo bitmap, sombras de rayas blancas y líneas de silueta gruesas. Para utilizar este modo, descargue el archivo Blueprint.ini y el bitmap de fondo de guía. Configure el modo de visualización para usar esta imagen como fondo. Este modo también puede funcionar con el fondo de pizarra.

Pizarra


Este modo es similar al modo guía. Utiliza una imagen de fondo y sombras blancas, pero usa anchos de gran tamaño para simular más un modo de boceto. Descargue el archivo Blackboard.ini para las opciones y el bitmap de pizarra.

Brillo simple


Un modo de sombreado simple de colores brillantes, popular tanto en arquitectura como en diseño mecánico. Para ejecutar este modo, importe el archivo Simple Bright.ini.

Guía semitransparente

Este modo es similar al modo guía, aunque los objetos son parcialmente transparentes y las superficies están ligeramente sombreadas y modeladas. Para ejecutar este modo, importe el archivo Ghosted Blueprint.ini. También puede descargar un fondo bitmap: Blueprint Grid
