顯示分析結果

摘要: 顯示Rhino分析結果的外掛程式
更新日期: 2012年8月15日

內容

概要

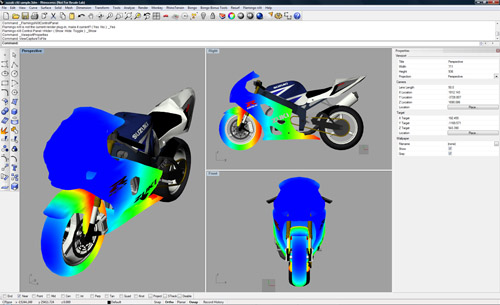

此AnalysisTools外掛程式是為將分析資料匯入到Rhino使用顏色範圍分析來進行視覺上的檢查,並可用來讀取多種分析軟體的分析結果檔案,有助於優化檔案模型。在Rhino的分析網格結果可以3D falsecolor顯示速率圖、壓力及太陽輻射等圖…

labsanalysistools.jpg mig-29_analysis.jpg

安裝

  1. 下載並解壓縮此外掛程式。
  2. 開啟Rhino。
  3. 在指令列輸入PluginManager並且按安裝按鈕。
  4. 選擇您外掛程式所在的路徑。
  5. 選擇AnalysisTools.rhp檔案並確認。

使用

  1. 使用開啟舊檔或匯入指令來開啟您的分析資料到Rhino中,此AnalysisTools 外掛將能匯入下列各資料類型,請在對話框內選擇:
    1. Tecplot (structured) 檔案 (*.tp)
    2. Rhino Analysis Mesh 檔案(*.ram)
  2. 使用設定一個顯示模式(著色或彩現模式)來檢視分析資料。
  3. 使用AnalyzeMesh指令調整顏色範圍。


  • 可列印顯示結果,新增圖紙配置或匯出到其他的檔案格式列印。


進階

除了支援以上檔案格式,AnalysisTools外掛程式也支援RhinoScript。因此,若您需要匯入其他分析資料檔案格式,您可以利用RhinoScript寫一個腳本以支援您的檔案格式並建立分析網格。TestAnalysisTools.pdf文件說明了RhinoScript可呼叫檔案的方式,此檔案包含在下載檔內。

下載與回饋

到這裡下載!

E-mail給開發人員反映您關於此外掛的問題及回饋。
