해석 결과 디스플레이

Summary: Rhino 에서 해석 결과를 디스플레이하는 Labs 플러그인
Updated: 2009년 5월 7일

내용

개요

AnalysisTools은 해석 데이터를 Rhino 로 가져온 후 (import), 거짓 컬러 분석을 사용하여 시각적으로 잘못된 부분을 확인할 수 플러그인입니다. 이 플러그인은 다양한 해석 소프트웨어의 결과 파일을 읽어올 때 사용할 수 있으므로, 모델을 더욱 정밀하게 디자인하는 데 도움이 됩니다. Rhino 에서 결과물로 얻은 해석 메쉬는 속도, 압력, 태양의 광도의 3D 거짓 컬러 플롯을 보는 데 사용할 수 있습니다.

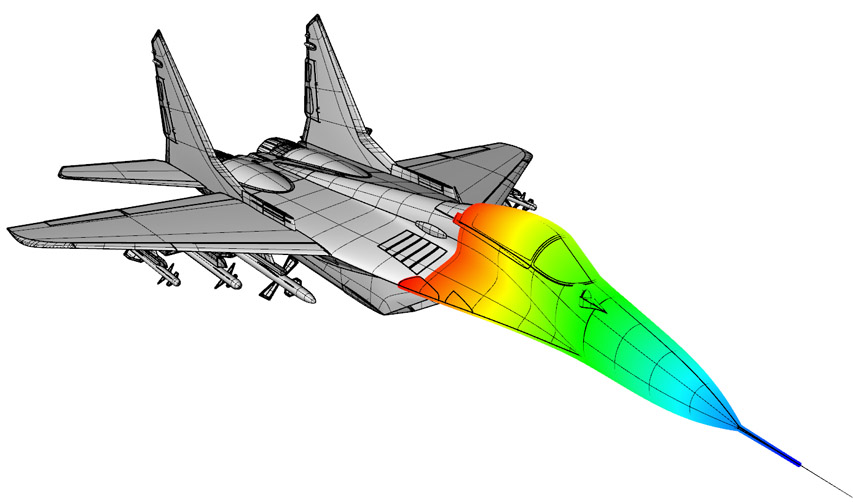

labsanalysistools.jpg mig-29_analysis.jpg

사용

  1. 다운로드한 zip 파일에 있는 RHP 파일을 Rhino 뷰포트로 끌어오면 설치가 됩니다.
  2. Open 또는 Import 명령을 사용하여 해석 데이터를 Rhino 로 가져옵니다. AnalysisTools 플러그인으로, 열기 대화 상자에서 다음 데이터 형식을 가져올 수 있습니다.
    1. Tecplot (structured) files (*.tp)
    2. Rhino Analysis Mesh files (*.ram)
  3. 뷰포트 표시 모드를 음영 모드 또는 렌더링 모드로 설정하여 해석 데이터를 봅니다.
  4. AnalyzeMesh 명령을 사용하여 컬러 범위를 조정합니다.


  • 결과는 인쇄할 수 있으며, 페이지 레이아웃에 배치하거나 다른 형식의 파일로 내보낼 수 있습니다.


고급

위에 적힌 파일 형식 외에도, AnalysisTools 플러그인에서 RhinoScript 가 지원됩니다. 사용하려는 해석 데이터가 다른 파일 형식이라면 RhinoScript 로 직접 스크립트를 작성하고 해당 파일을 읽어 해석 메쉬를 만들면 됩니다. RhinoScript 에서 호출 가능한 메서드는 다운로드에 포함된 TestAnalysisTools.pdf 파일에 안내되어 있습니다.

다운로드와 의견

플러그인 다운로드 클릭!

이 플러그인에 대한 문의 사항 및 의견이 있으시면 개발자에게 E-메일을 보내주세요.
