MeshRepair V4 SR1 플러그인

Summary: 메쉬 수정 마법사

&nbsp MeshRepair 플러그인 다운로드 (2007-7-30)

이 플러그인은 Rhino 4 서비스 릴리스 1 (SR1) 이상에서 실행됩니다. Rhino 4 첫 출시 버전(SR0)에서는 실행되지 않습니다

&nbsp 명령:

이 플러그인에는 명령이 1 개 (MeshRepair) 있으며, 고정 가능한 창으로 열립니다.

&nbsp 사용법:

명령행에서 MeshRepair 명령을 실행하여 고정 가능한 MeshRepair 마법사를 엽니다.

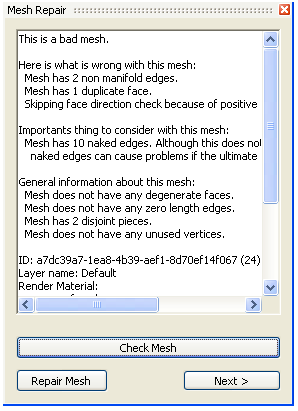

&nbsp 1 페이지:

메쉬를 선택하고 CheckMesh를 클릭합니다. 메쉬가 잘못된 메쉬인 경우, RepairMesh 단추가 활성화되며 메쉬에 대한 정보가 창에 표시됩니다. 이후에는 사용자가 선택한 메쉬에만 모든 명령이 적용되게 됩니다.

&nbsp

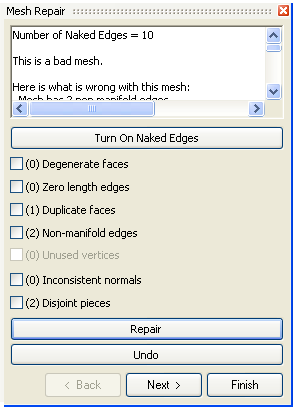

&nbsp 2 페이지:

수정( repair )하려는 아이템의 개수를 선택하고, Repair 를 클릭하면 떨어진 가장자리( naked edge) 의 개수가 업데이트됩니다.

이 페이지에서의 설정이 완료되면 next 를 클릭하십시오.

&nbsp

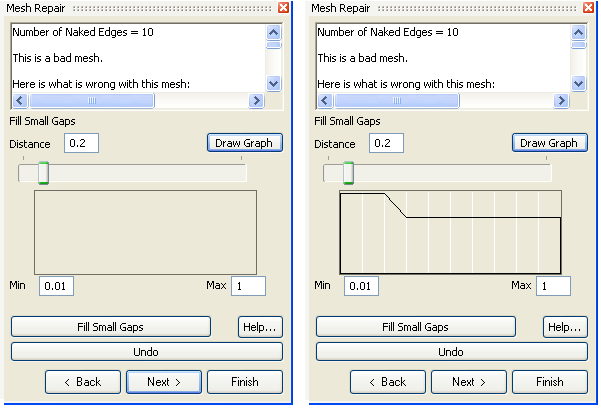

&nbsp 3 페이지:

작은 틈을 채우는 Rhino 명령 - MatchMeshEdges

Draw Graph 단추를 누르면, 거리값과 떨어진 가장자리의 개수에 대한 피드백이 표시됩니다.

최소/최대 거리 사이의 범위에서 떨어진 가장자리의 개수에 대한 피드백이 그래프로 표시됩니다.

마법사는 해당 범위에서 11 개의 샘플 점을 계산합니다.

&nbsp

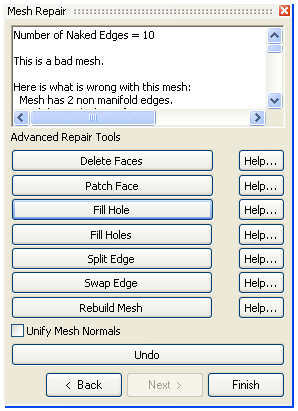

&nbsp 4 페이지:

특별한 경우의 메쉬 수정에 도움이 되는 명령들입니다.

&nbsp

&nbsp 마법사에서 Finish 단추를 클릭하면 검사가 진행된 메쉬의 목록이 지워집니다.

&nbsp 이 플러그인에 대한 의견 및 질문은 Rhino 뉴스그룹에 MeshRepair 를 제목에 적어 올려 주시기 바랍니다: news:news.rhino3d.com/rhino.korean
